📌L’essentiel à retenir :
la charpente pour bac acier exige une pente minimale de 5 % et un entraxe rigoureux, souvent limité à 1,50 mètre pour une tôle de 0,63 mm. Ce choix entre bois chaleureux et métal robuste impacte votre budget et la gestion de la condensation. Un panneau sandwich reste la solution technique pour garantir votre confort acoustique.
Le DTU 40.35 impose une pente minimale de 5 % pour assurer l’écoulement des eaux sur une toiture nervurée. Ce seuil technique, correspondant à environ 2,9 degrés, conditionne la pérennité de votre ouvrage face aux risques d’infiltration et de stagnation.
Sur le terrain, j’ai souvent vu des propriétaires hésiter entre la chaleur du bois et la portée du métal sans mesurer l’impact sur leur budget. Je vais vous aider à choisir la charpente bac acier la plus adaptée à votre projet en décortiquant les entraxes et les solutions anti-condensation.

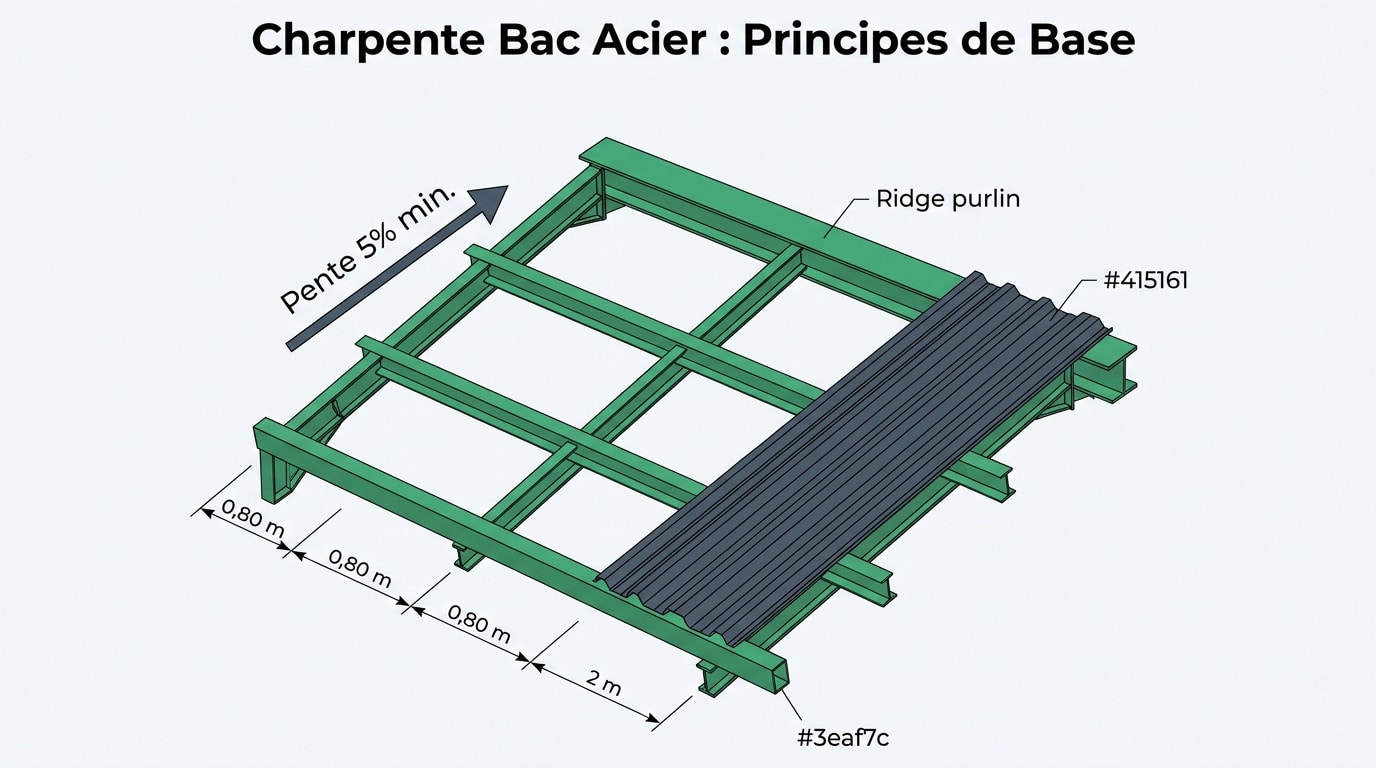

Qu’est-ce qu’une charpente pour bac acier ?
La charpente pour bac acier repose sur une pente minimale de 5 % et un entraxe de pannes variant de 0,80 m à 2 m selon l’épaisseur du métal (0,63 à 1 mm). Le choix entre bois et métal définit la portée libre et la gestion de la condensation, éléments structurants du montage.
Pour comprendre la tenue de votre toiture, il faut d’abord identifier les pièces porteuses de l’ensemble.
Les éléments constitutifs
La structure réunit pannes, chevrons, faîtière, lisses et contreventements. Je distingue la charpente principale porteuse de la secondaire recevant directement la couverture bac acier.
Sur le terrain, j’ai souvent vu des oublis. Sur un abri de 20 m2, j’identifie les points d’appui avant commande. C’est une sécurité non négociable.
Chaque pièce stabilise l’édifice. La faîtière métallique assure la jonction haute tandis que les lisses stabilisent le bas.
Le dimensionnement doit être précis. L’assemblage garantit la pérennité de votre toiture métallique.
Le choix du matériau d’ossature est l’étape suivante pour votre projet.

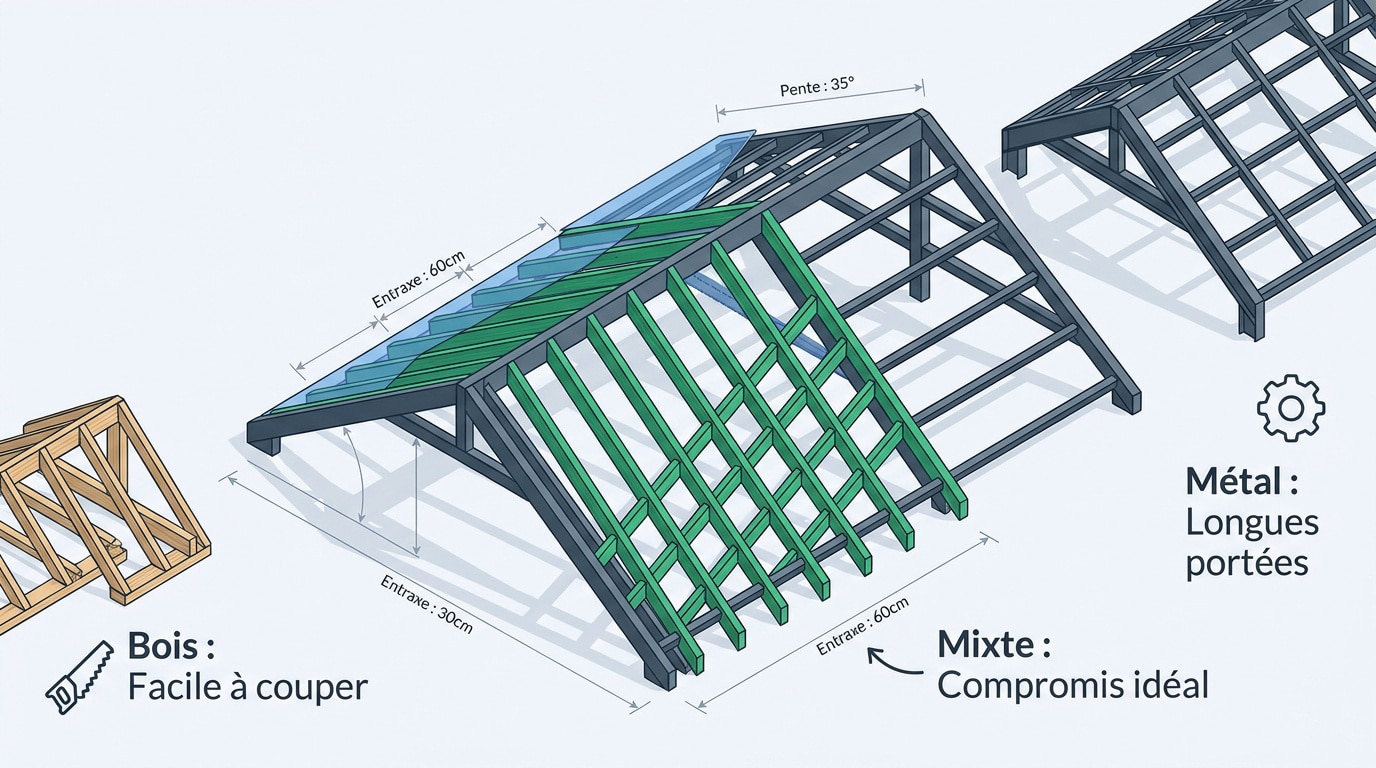

Bois ou métal : première prise
Le bois offre une flexibilité de coupe immédiate. Le métal permet des portées libres audacieuses sans appuis intermédiaires.
Votre choix dépendra du budget. Une extension n’exige pas les mêmes finitions qu’un simple atelier.
Retenez cette dualité fondamentale. Nous détaillerons les chiffres précis plus loin dans cet article.
Bois ou métal : avantages, limites, cas d’usage
Après avoir défini les composants, il convient d’analyser le duel entre le bois et l’acier pour votre structure. Yann, un lecteur du Morbihan, hésitait récemment entre ces deux solutions pour sa charpente bac acier.
Charpente bois
Le bois offre une disponibilité immédiate et une facilité de coupe. Il est compatible avec la visserie standard. C’est le choix privilégié pour l’auto-construction.
Les sections 63×175 ou 75×200 assurent la conformité aux normes NF B50-100-3. Elles garantissent une solidité réelle pour vos projets. Ce matériau reste un isolant naturel.
Attention à la sensibilité à l’humidité. Un traitement classe 3 est indispensable pour éviter tout pourrissement.
Charpente métal (profils Z ou C galvanisés)
Le métal excelle sur les longues portées. On atteint 8 à 10 mètres sans poteau central. Les profils Z 140/2 sont très répandus.
Cette structure permet un montage rapide sans fondations complexes. La galvanisation protège durablement contre la corrosion. C’est un atout majeur en zone humide.
La découpe nécessite une meuleuse. Une visserie auto-foreuse spécifique est requise pour limiter les ponts thermiques.

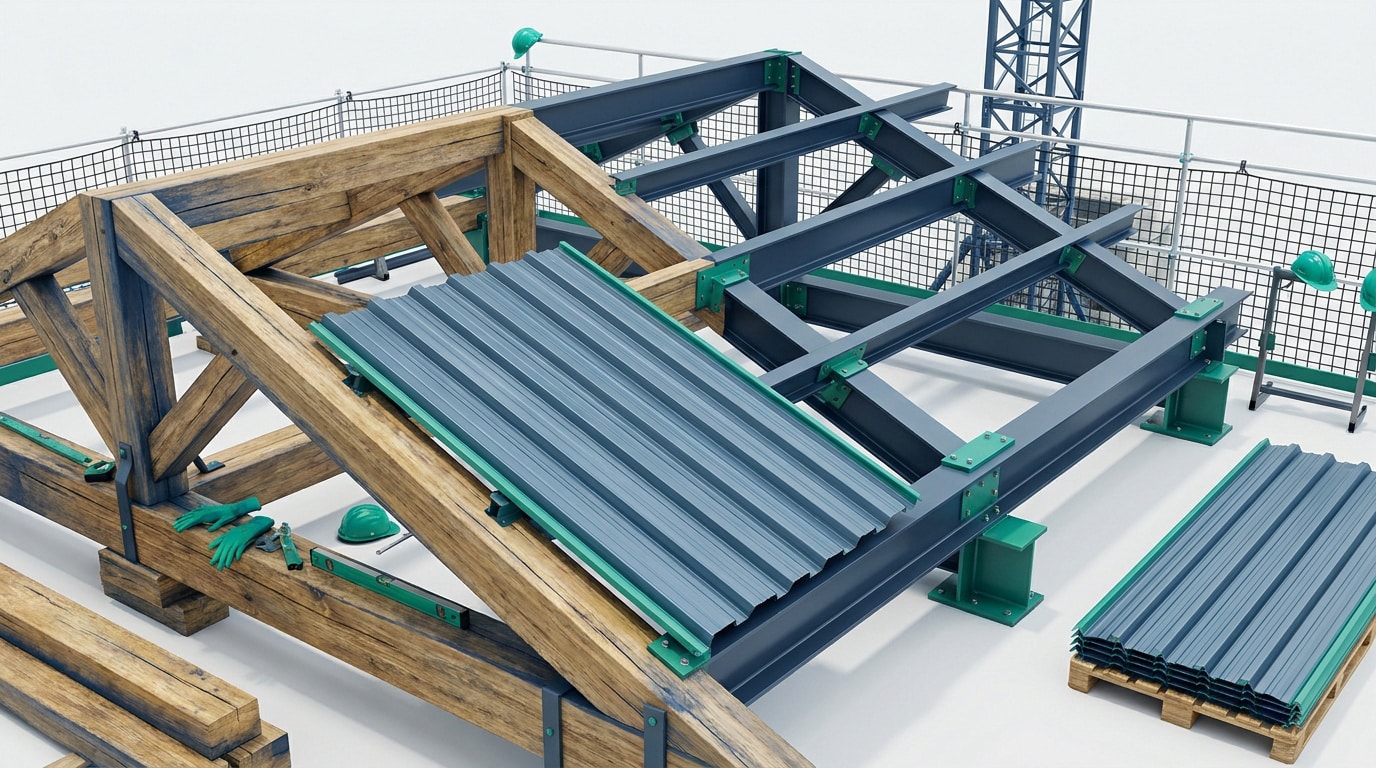

Mixte bois/métal
Le compromis idéal combine structure métal et chevrons bois. Cela allie portée et facilité de vissage. Pierre a souvent utilisé ce mix.
| Critère | Bois | Métal (profils Z/C galva) |
|---|---|---|
| Portée libre max | ~4-5 m | ~6-8 m |
| Facilité de coupe | Scie | Meuleuse |
| Humidité | Classe 3 | Galvanisation |
| Prix | EUR EUR | EUR EUR EUR |
| Pont thermique | Faible | Fort |
Cette solution hybride séduit beaucoup. Elle optimise le budget sans sacrifier la solidité.
Calcul et dimensionnement d’une charpente bac acier
Une fois le matériau choisi, passons aux calculs rigoureux pour assurer la stabilité de votre ouvrage.
Pente minimale : ce que dit le DTU 40.35
Le DTU 40.35 impose 5 % de pente pour les nervures de 35 mm. Cela correspond à 2,9 degrés d’inclinaison. C’est le seuil de sécurité absolue.
Pour les nervures plus faibles, visez 7 % soit 4 degrés. J’ai vu trop de toitures plates fuir. L’eau doit s’évacuer sans stagner.
Vérifiez toujours ces données sur le site du CSTB. Une erreur de pente condamne votre charpente à une corrosion prématurée.
Sections pannes et portées
Règle empirique pour le bois : hauteur égale portée divisée par vingt. Un bac acier pèse environ 5 kg au mètre carré. Ajoutez les charges de neige.
Pour le métal, consultez les abaques des fabricants comme Bacacier. Les charges varient selon votre zone géographique. Ne négligez jamais le poids de l’entretien.
La rigidité de l’ensemble dépend de ce calcul. Une panne qui flèche est un danger pour la couverture.
Quand faire appel à un bureau d’études ?
Sur le terrain, j’ai vu ce cas à Nantes en 2021 : extension de 7 m sans étude. La charge de neige a été sous-estimée de 30 %. Le risque d’effondrement était réel.
Au-delà de 6 mètres de portée, l’ingénieur est obligatoire. L’Eurocode 5 régit les structures bois avec précision. Ne jouez pas avec la sécurité publique.
En zone de montagne, les contraintes explosent. Un bureau d’études calculera les renforts nécessaires pour votre structure métallique.
Mieux vaut payer une étude que de reconstruire. La prudence reste votre meilleure alliée.
Hervé voulait couvrir son abri de jardin près de Lorient avant l’automne. Mais au moment de fixer les tôles, il a compris que ses chevrons étaient trop frêles face aux rafales bretonnes. Le dimensionnement validé, l’étape suivante consiste à régler l’entraxe précis de vos supports.
Espacement des chevrons pour bac acier
Le dimensionnement validé, l’étape suivante consiste à régler l’entraxe précis de vos supports.
Tableau des entraxes selon épaisseur de plaque
| Épaisseur bac acier | Portée max entre appuis (zone I) |
|---|---|
| 0,63 mm | ~1,00 – 1,20 m |
| 0,75 mm | ~1,20 – 1,50 m |
| 1,00 mm | ~1,50 – 2,00 m |
Sur le terrain, je conseille de réduire l’entraxe dans le Grand Ouest. Les vents atlantiques sollicitent fortement vos fixations. Ne restez pas aux limites maximales des abaques.
La règle impose un espacement maximal des premières pannes à 0,80 m. Cela sécurise les rives face au soulèvement.
Adapter l’entraxe à la zone climatique
Les cartes de vent du CSTB sont vos guides. Une zone 4 exige des appuis rapprochés. L’altitude modifie aussi la donne technique.
Si vous construisez sur une côte exposée, renforcez tout l’ouvrage. La résistance à l’arrachement est vitale ici. Les coefficients fabricants sont parfois trop optimistes.
Adaptez toujours la théorie au terrain. Votre charpente doit survivre aux tempêtes locales.
Cas des pannes métalliques : attention à l’entraxe de vissage
Sur métal, pré-percez avec un diamètre adapté. Évitez le refus de vis qui fragilise le support. Suivez scrupuleusement la notice du bac.
L’entraxe de vissage diffère de celui des pannes. Prévoyez une vis par onde sur les appuis. En plein champ, une sur deux suffit.
L’étanchéité finale dépend autant de la qualité du vissage que de la solidité de la charpente sous-jacente.
Condensation et isolation sous-face
Un entraxe parfait ne suffit pas si vous oubliez de gérer l’humidité naturelle du métal.
Pourquoi le bac acier condense
Le métal est un conducteur thermique puissant. En hiver, la rosée se forme sur la face intérieure. Ce phénomène est inévitable sans précaution.
L’impact est dévastateur : corrosion accélérée et taches. Si vous avez isolé sans pare-vapeur, l’isolant pourrira. C’est un cercle vicieux pour la structure.
Protégez votre charpente bois des gouttes d’eau. La stagnation d’humidité réduit la durée de vie du bâtiment.
3 solutions pratiques
La membrane anti-condensation intégrée est la plus simple. Elle absorbe l’humidité puis l’évacue par ventilation. C’est idéal pour un atelier non chauffé.
La lame d’air ventilée reste une valeur sûre. Laissez un espace vide sous le bac acier. L’air doit circuler de l’égout vers le faîtage.
Dominique privilégie le panneau sandwich pour l’habitat. L’isolation est alors continue et sans pont thermique.
- Membrane feutre
- Lame d’air
- Panneau sandwich
Impact acoustique
Un bac nu résonne fort sous la pluie. C’est un véritable tambour métallique. La membrane intégrée réduit le bruit de 3 à 5 décibels.
Le panneau sandwich offre un confort acoustique supérieur. Il étouffe les impacts de grêle efficacement. C’est un point à ne pas négliger.
Choisissez votre couverture selon le calme souhaité. Une charpente bien isolée change radicalement l’ambiance intérieure.
Pose et fixation de la charpente
Les solutions techniques validées, passons maintenant à la mise en œuvre pratique sur votre chantier.
Séquence de montage recommandée
Fixez d’abord les pannes principales solidement. La faîtière se pose en dernier pour ajuster l’ensemble. Contrôlez toujours vos équerrages en mesurant les diagonales.
Installez les chevrons de l’égout vers le haut. Les plaques se posent ensuite face au vent dominant. Respectez le sens de recouvrement latéral.
Travaillez avec méthode pour éviter les erreurs. Un mauvais alignement initial complique toute la suite du montage.
Prenez le temps de bien caler chaque pièce. La géométrie de votre toit en dépend.
Visserie et fixations
Utilisez des vis inox A2 avec joint EPDM. Cela évite la corrosion par contact électrolytique. Les boulons M12 sécurisent les assemblages de charpente.
Le DTU 40.35 rappelle l’obligation des fixations en acier inoxydable en milieu exposé. Ne clouez jamais sur du métal.
Le vissage doit être ferme mais sans écraser le joint. Une compression excessive détruit les propriétés d’étanchéité de la rondelle.
Sécurité (YMYL C3, ne pas édulcorer)
Le port du harnais est obligatoire dès trois mètres. Utilisez un échafaudage stabilisé et vérifié. Ne montez jamais sur un bac acier non renforcé.
Vérifiez le PLU en mairie avant de démarrer. Une déclaration préalable est souvent requise pour 20 m2. Les règles d’urbanisme sont strictes.
Coupez toujours le courant si vous travaillez près de câbles. La sécurité électrique est une priorité absolue sur tout chantier de rénovation.
Prix d’une charpente pour bac acier
La technique étant maîtrisée, abordons l’aspect budgétaire pour finaliser votre projet de construction.
Prix des pannes et chevrons
Le bois coûte entre 3 et 5 euros le mètre. Ce tarif varie selon l’essence et votre négoce local. C’est une option très économique pour vos projets.
Le profil Z en métal grimpe à 9 euros. La galvanisation justifie ce surcoût par sa durabilité. Comparez toujours les devis avant d’acheter vos matériaux.
N’oubliez pas le coût de la visserie spécifique. Elle peut représenter 15 % de votre budget total de matériaux. C’est un poste de dépense non négligeable.
Budget global pour une surface courante
Pour un abri de 20 m2, comptez 600 euros. Ce budget couvre uniquement les matériaux de charpente. La main-d’œuvre artisanale double souvent la note finale.
Prévoyez une marge de 20 % pour les imprévus. Les prix des matières premières fluctuent rapidement. Demandez trois devis locaux pour comparer les offres sérieusement.
Investir dans une charpente robuste aujourd’hui évite des frais de réparation lourds dans dix ans.
La qualité a un prix. La sécurité n’en a pas. Choisissez le meilleur rapport qualité-prix.
FAQ
Voici les réponses aux questions les plus fréquentes pour lever vos derniers doutes techniques.
Qu’elle soit en bois chaleureux, en métal robuste ou mixte, votre structure doit respecter une pente minimale de 5 % pour garantir l’étanchéité. Adaptez l’entraxe à l’épaisseur de vos plaques et soignez la ventilation pour éviter la condensation. Anticipez ces réglages dès aujourd’hui pour une charpente bac acier qui défiera le temps et les tempêtes.
