📌L’essentiel à retenir :
une étanchéité durable repose sur une pente minimale de 23 % (soit 13°) et une lame d’air de 40 mm. Je recommande d’utiliser des vis autoperceuses avec joint EPDM fixées en fond d’onde pour bloquer toute infiltration par capillarité. Un pureau précis de 35 cm assure l’emboîtement parfait de vos panneaux métalliques.
Une pente minimale de 23 % est-elle réellement indispensable pour garantir l’étanchéité d’une toiture métallique ?
J’ai souvent vu des infiltrations par capillarité ruiner des charpentes saines simplement parce que l’inclinaison ne permettait pas une évacuation assez rapide de l’eau. Je vais vous aider à configurer votre charpente pour tôle imitation tuile en détaillant les sections de liteaux, le calcul du pureau et les règles de ventilation pour protéger votre ouvrage durant trente ans.
La pente : pourquoi les tôles imitation tuile sont plus exigeantes
La pose de tôles imitation tuile exige une pente minimale de 23 % (13°) pour éviter les fuites par capillarité. Cette structure repose sur des liteaux de 40×40 mm et des contre-liteaux de 25×40 mm.
Le passage d’une charpente traditionnelle à une couverture métallique demande une attention particulière à la géométrie des plaques, comme pour la pose des plaques fibrociment, car elle influe directement sur l’écoulement de l’eau.
Nervures fines et risque de capillarité
Les nervures imitent l’esthétique des tuiles classiques mais restent moins profondes que le bac acier standard. L’eau s’y déplace plus lentement lorsque l’inclinaison est trop faible. Cela favorise les stagnations.
J’ai en mémoire l’anecdote d’Éric, un auto-constructeur qui a utilisé une pente à 10 % sur sa charpente. Au troisième orage, l’eau est remontée sous les plaques. Les dégâts étaient déjà là.
Ce n’est pas un défaut de fabrication du matériau. C’est une contrainte physique liée au profilage des tôles. La charpente doit impérativement compenser ce phénomène naturel par une pente suffisante.

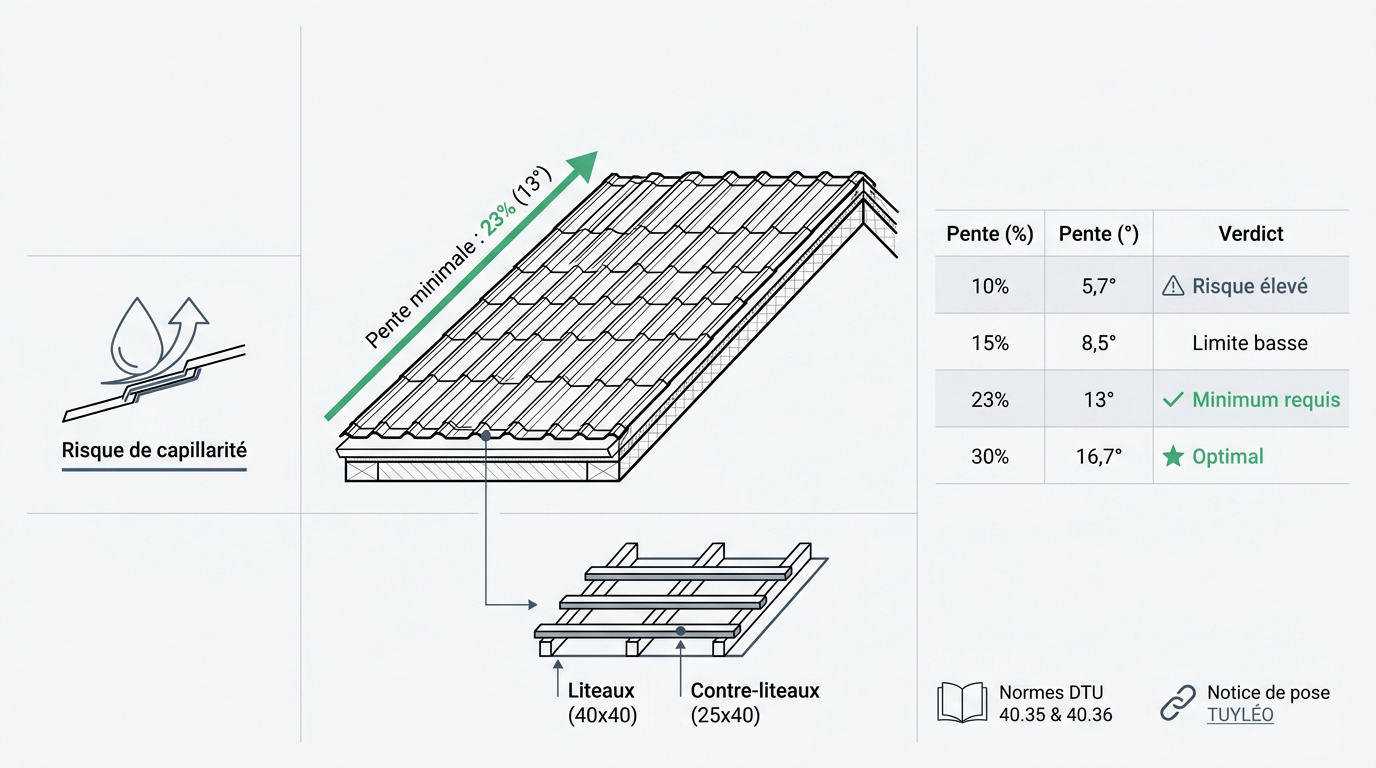

Le seuil des 23 % : d’où vient-il et comment le vérifier ?
Le seuil de 23 %, soit environ 13°, constitue la norme pour garantir l’étanchéité. Cette valeur précise provient directement des recommandations techniques des fabricants pour ce profil spécifique.
| Pente en % | Pente en degrés | Verdict technique |
|---|---|---|
| 10% | 5,7° | Risque élevé |
| 15% | 8,5° | Limite basse |
| 23% | 13° | Minimum requis |
| 30% | 16,7° | Optimal |
Les DTU 40.35 et 40.36 servent de cadres de référence pour ces ouvrages. Je vous conseille de consulter la notice de pose TUYLÉO pour sécuriser votre projet.

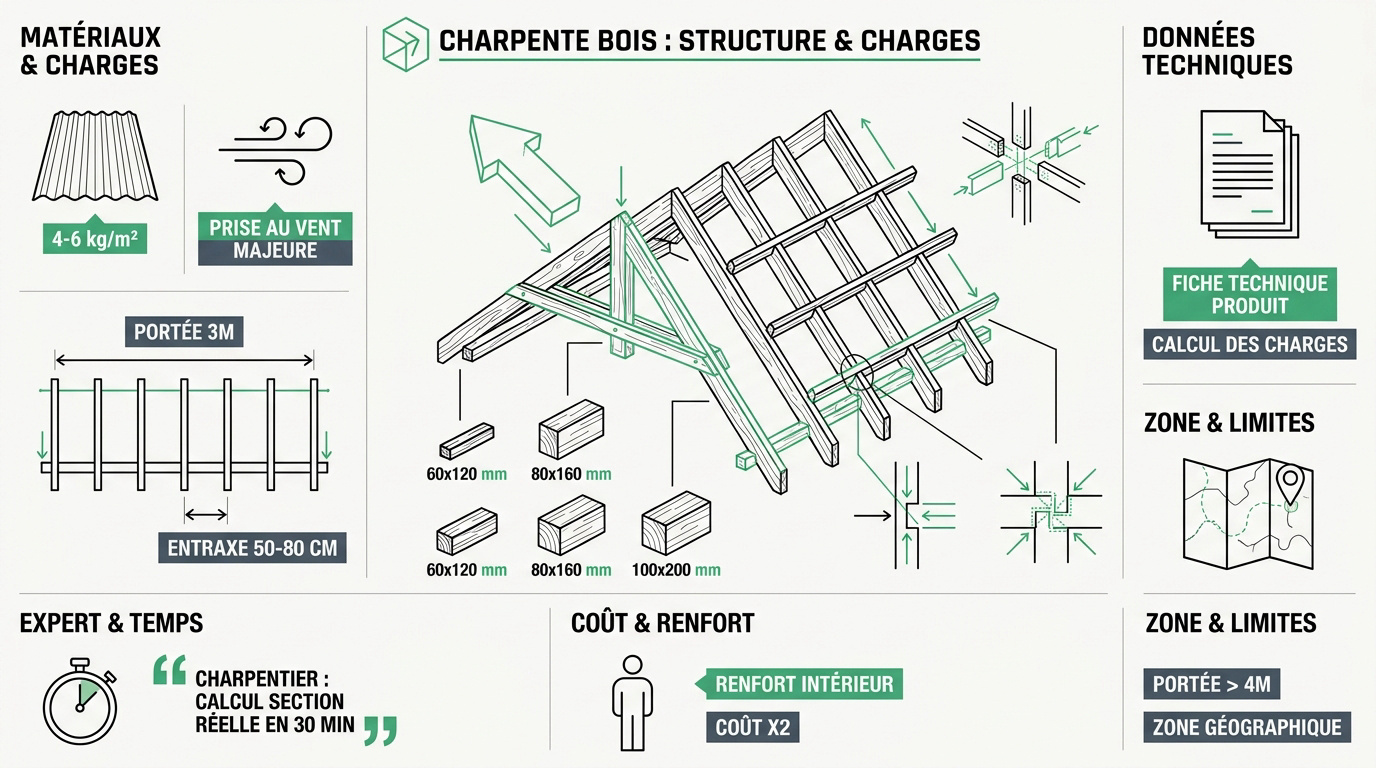

Chevrons et pannes : quelles sections pour supporter ce type de tôle
Une fois la pente validée, l’attention doit se porter sur l’ossature même qui va porter le poids de l’acier.
Charge propre et sections minimales
La tôle pèse entre 4 et 6 kg/m². C’est léger par rapport à la tuile terre cuite. Pourtant, la prise au vent reste un facteur majeur.
Pour une portée de 3 mètres, les chevrons standards suffisent souvent. L’entraxe doit varier entre 50 et 80 cm. Cela dépend du pureau spécifique de votre modèle.
Vérifiez toujours la fiche technique du produit choisi. Les variations de poids entre modèles influent sur le calcul des charges. C’est une étape de sécurité non négociable.
Quand faire appel à un charpentier ?
Un charpentier calcule la section réelle en 30 minutes. 30 minutes qui peuvent éviter un effondrement structurel coûteux.
Pascal, un menuisier aguerri, a vu des chevrons plier sous la neige. Il a dû renforcer la structure par l’intérieur après la pose. Cela coûte deux fois plus cher. J’ai souvent vu ce genre de sinistre sur le terrain.
Si votre portée dépasse 4 mètres, ne jouez pas aux devins. Un bureau d’études ou un pro est indispensable. La zone géographique influe aussi sur les calculs mécaniques.

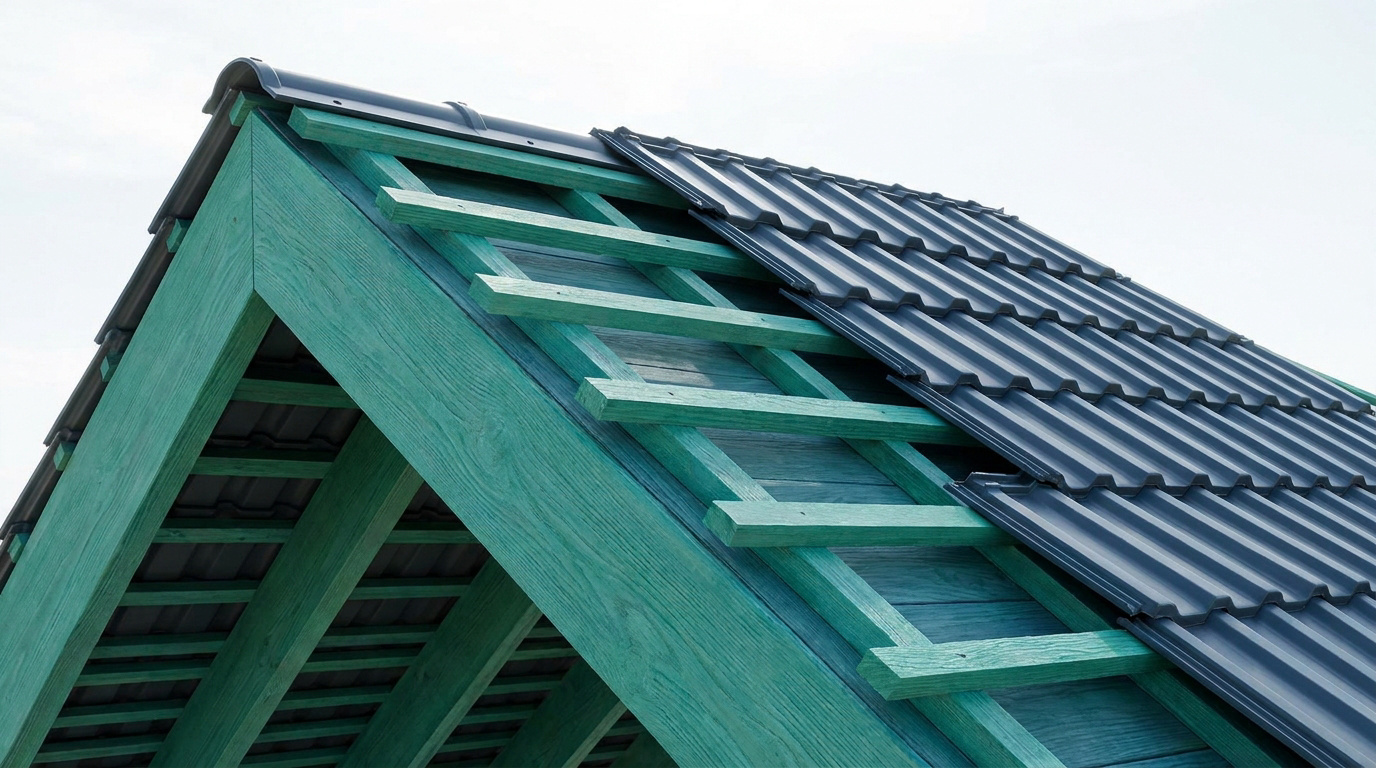

Liteaux et contre-liteaux : sections, espacement et calcul du pureau
Au-delà des pannes, le réseau de liteaux constitue le véritable squelette de réception des plaques imitation tuile. Le principe reprend la méthode Dominique pour poser les liteaux, adaptée ici à la tôle.
Sections et rôle de chaque pièce
Les contre-liteaux se fixent dans le sens de la pente. Ils créent le vide nécessaire à l’air. Les liteaux, eux, supportent directement les vis de fixation.
| Pièce | Section recommandée | Rôle principal |
|---|---|---|
| Contre-liteau | 25×40 mm | Ventilation |
| Liteau | 40×40 mm | Support tôle |
| Chevron | Selon portée | Structure |
Utilisez uniquement du bois traité classe 2 au minimum. L’humidité peut s’accumuler sous les tôles par condensation. Un bois non traité pourrira en quelques années seulement, faute de prévention champignon. Soyez vigilant.
Comment calculer le pureau ?
Le pureau correspond à la distance entre deux liteaux. Il est imposé par le dessin de la tôle. Vous ne pouvez pas le choisir au hasard.
Divisez la hauteur de votre rampant par le pureau nominal. Par exemple, 4 mètres divisés par 0,35 donnent 11,4. Prévoyez donc 12 rangées de bois horizontales.
Ajustez toujours le premier et le dernier rang. Le débord d’égout demande une attention particulière. Consultez la notice pour le positionnement exact du premier liteau.
Ventilation, fixations et débords : les détails qui font la différence
La solidité est acquise, mais la pérennité de l’ouvrage repose désormais sur des détails techniques souvent négligés.
La lame d’air
La lame d’air doit mesurer 40 mm minimum. C’est l’épaisseur de vos contre-liteaux qui la garantit. Elle permet d’évacuer la condensation sous les plaques.
Sans cette circulation, le bois de charpente reste humide. Les moisissures s’installent rapidement derrière l’acier. Respectez les préconisations du SNPPA pour assurer une ventilation efficace.
Une bonne aération prolonge la vie de votre toiture. Ne cherchez pas à gagner quelques millimètres sur l’épaisseur des bois.
Les vis autoperçantes : le bon choix
Optez pour des vis inox A2 avec joint EPDM. La tête hexagonale facilite le vissage sans riper. La qualité du joint assure l’étanchéité au point de perçage.
Une vis mal placée côté haut perfore la surface étanche et crée une infiltration invisible avant les pluies.
Fixez toujours dans le creux de l’onde. C’est là que la tôle plaque le mieux sur le bois. Ne serrez pas trop fort pour ne pas écraser le joint.
Le débord de rive
Le débord varie entre 50 et 80 mm. Cela protège vos planches de rive des intempéries. L’exposition au vent dicte souvent la mesure précise à adopter.
Prévoyez des bandes d’habillage pour une finition propre. Un solin de raccord est également requis contre les murs. Ces accessoires complètent l’étanchéité globale de votre système.
Une rive bien finie évite les sifflements par grand vent. Soignez ces ajustements finaux.
Les étapes de mise en oeuvre, de la panne au premier liteau
Passons maintenant à la pratique avec l’ordre rigoureux d’assemblage de votre structure en bois.
Installation pas à pas de la structure
La préparation du support demande de la précision. Chaque millimètre d’écart se verra lors de la pose des tôles.
Pour réussir votre montage, suivez cet enchaînement méthodique :
- Vérifier la pente au niveau.
- Fixer les pannes.
- Poser les chevrons avec l’entraxe.
- Installer les contre-liteaux et l’écran HPV.
- Clouer les liteaux selon le pureau.
Portez toujours votre harnais et des chaussures antidérapantes. Ne travaillez jamais seul sur un toit incliné. Le vent peut rendre la manipulation des écrans HPV dangereuse. Soyez extrêmement prudent.
Faq
Voici les réponses aux interrogations les plus fréquentes rencontrées sur le terrain par les auto-constructeurs.
Respecter une pente minimale de 23 % et installer des contre-liteaux de 25×40 mm garantit l’étanchéité de votre projet. En calculant précisément le pureau sur votre charpente pour tôle imitation tuile, vous assurez une protection durable contre l’humidité. Sécurisez votre toiture dès maintenant pour un confort serein durant trente ans.
