Le plan de situation du terrain est un document graphique qui localise votre parcelle à l’intérieur de la commune. Pièce obligatoire pour tout dossier de permis de construire (PCMI 1, selon l’article R.431-7 a) du Code de l’urbanisme) ou de déclaration préalable (DP1, selon l’article R.431-36 a)), il s’obtient gratuitement sur Géoportail ou cadastre.gouv.fr.
Hervé, auto-constructeur du côté de Guérande, avait tout préparé pour déposer son permis de construire : plans de masse cotés, notice descriptive, insertion paysagère. Le dossier est revenu trois semaines plus tard avec une demande de pièces complémentaires. Le motif : son plan de situation ne comportait pas de flèche d’orientation Nord. Trois semaines de retard pour un détail qui prend trente secondes à ajouter. Sur le terrain, j’ai vu ce genre de blocage plus souvent qu’on ne le croit. Cinq minutes d’attention sur votre plan de situation vous évitent quatre semaines de retard.
Qu’est-ce qu’un plan de situation et à quoi sert-il ?
Le Code de l’urbanisme définit le plan de situation comme « un plan permettant de connaître la situation du terrain à l’intérieur de la commune » (article R.431-7 a)). Concrètement, ce document montre à l’instructeur où se trouve votre parcelle par rapport aux rues, aux bâtiments voisins et aux repères géographiques de la commune. Il ne s’agit pas de détailler votre projet sur le terrain : ce rôle revient au plan de masse (PCMI 2), qui travaille à une échelle bien plus fine.
Ce document est exigé dans quatre types de dossiers :
- Le permis de construire (pièce PCMI 1, article R.431-7 a))
- La déclaration préalable (pièce DP1, article R.431-36 a))
- Le certificat d’urbanisme
- Le permis de démolir
La distinction entre R.431-7 et R.431-36 est souvent mal comprise : le premier s’applique aux demandes de permis, le second aux déclarations préalables. Le contenu attendu du plan reste identique dans les deux cas. Si votre projet relève d’une déclaration préalable plutôt que d’un permis, la pièce demandée porte le sigle DP1 au lieu de PCMI 1, mais le plan est le même.
Pour une vue d’ensemble de toutes les pièces à fournir, le guide des 8 PCMI à fournir détaille chaque document du dossier complet.

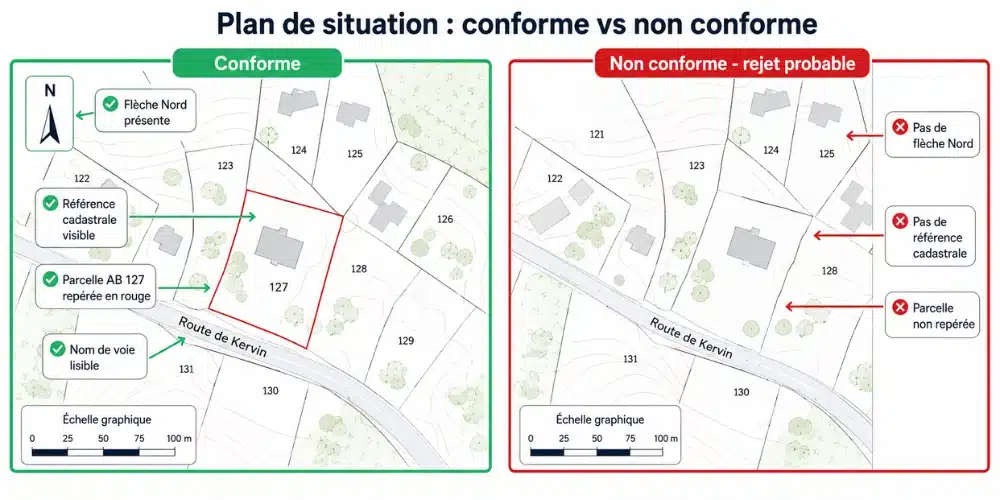

Les 5 éléments obligatoires sur votre plan de situation
Un plan de situation conforme comporte cinq éléments. Il suffit d’en oublier un seul pour recevoir une demande de pièces complémentaires, et perdre trois à quatre semaines.
1. La parcelle clairement identifiée. Entourez-la au feutre rouge ou au marqueur de couleur vive. L’instructeur doit la repérer en un coup d’oeil, sans hésiter.
2. La référence cadastrale. Le numéro de section et de parcelle (par exemple : section AB, parcelle 154) doit être lisible sur le plan ou indiqué en légende.
3. L’échelle du plan. Privilégiez une échelle graphique (barre graduée) plutôt qu’une échelle numérique seule : si le plan est imprimé à un format réduit, l’échelle graphique reste exacte.
4. La flèche d’orientation Nord. C’est le piège classique. J’ai constaté cette erreur sur trois dossiers sur dix dans mon entourage : une capture Géoportail parfaitement lisible, mais sans flèche Nord. L’instructeur rejette le plan, conformément aux exigences de la notice explicative (CERFA n° 51434#13, janvier 2026).
5. Le nom de la voie desservant la parcelle. Si plusieurs voies bordent le terrain, indiquez au minimum la voie d’accès principale.
Quelle échelle choisir pour votre plan de situation ?
La notice CERFA 51434#13 ne prescrit pas d’échelle unique. Elle demande simplement que le plan permette de localiser le terrain dans la commune. En pratique, l’échelle dépend de la densité de votre environnement.
| Zone | Échelle recommandée | Repère visuel |
|---|---|---|
| Zone urbaine / ville | 1/2 000 ou 1/5 000 | Équivalent du plan cadastral ou PLU |
| Zone rurale | 1/20 000 ou 1/25 000 | Équivalent d’une carte IGN de randonnée |
Beaucoup de tutos en ligne recommandent 1/25 000 par défaut. Je déconseille cette approche en centre-ville dense : à cette échelle, votre parcelle se réduit à une tache noire sur la carte, complètement illisible. L’instructeur ne peut pas situer le terrain et le dossier revient. J’ai vu un propriétaire à Nantes refaire son plan trois fois avant de comprendre qu’il fallait zoomer à 1/5 000 pour que sa parcelle soit visible entre deux immeubles.
Le bon test : une personne qui ne connaît pas votre commune doit pouvoir repérer votre terrain en quelques secondes en regardant le plan. Adaptez toujours l’échelle à la lisibilité, pas à un standard rigide.

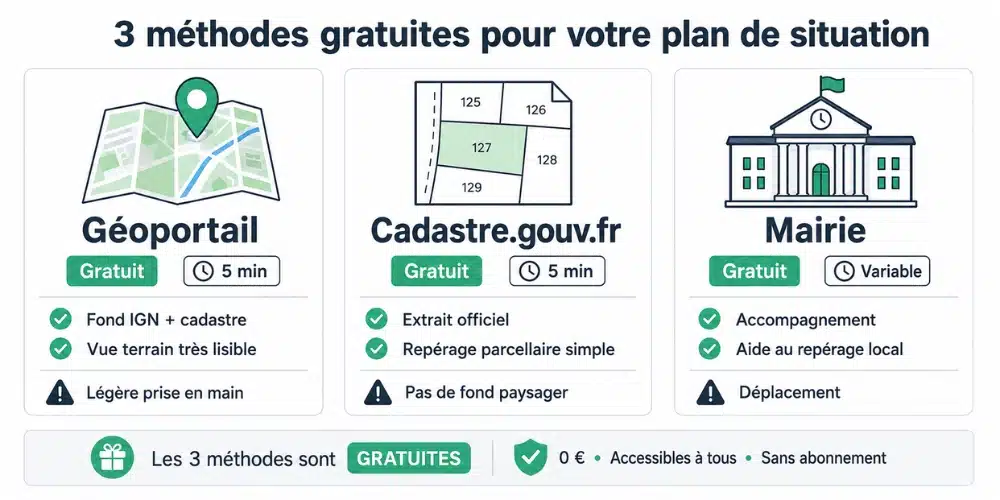

Comment obtenir votre plan de situation gratuit : 3 méthodes
| Méthode | Coût | Délai | Avantages | Limites |
|---|---|---|---|---|
| Géoportail | Gratuit | 5 min | Fond IGN + cadastre superposés, export PDF | Légère prise en main |
| Cadastre.gouv.fr | Gratuit | 5 min | Extrait cadastral officiel, références parcellaires | Pas de fond paysager IGN |
| Votre mairie | Gratuit | Variable | Plan officiel, accompagnement possible | Déplacement nécessaire |

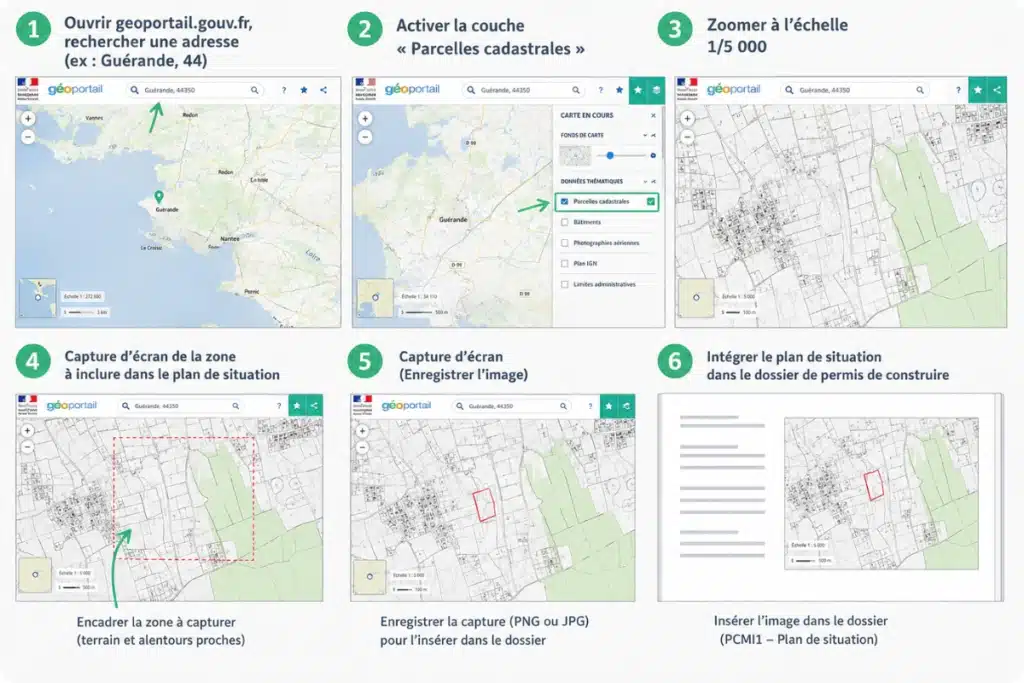

Méthode 1 : Géoportail (recommandé)
Rendez-vous sur geoportail.gouv.fr. Entrez votre adresse dans la barre de recherche. Activez la couche « Parcelles cadastrales » pour superposer le cadastre sur la carte IGN. Zoomez jusqu’à l’échelle adaptée à votre zone (1/5 000 en ville, 1/25 000 en campagne). Utilisez l’outil d’impression pour générer un PDF propre. Ajoutez ensuite la flèche Nord, le contour de votre parcelle au feutre rouge et la référence cadastrale, à la main ou via un logiciel d’annotation PDF.
Méthode 2 : cadastre.gouv.fr
Accédez à cadastre.gouv.fr et recherchez votre parcelle par adresse ou par références cadastrales (section + numéro). L’extrait cadastral officiel indique les limites de propriété et les numéros de parcelle. Exportez au format PDF. L’avantage : les références parcellaires figurent déjà sur le plan. L’inconvénient : le fond est purement cadastral, sans le contexte paysager que donne la carte IGN de Géoportail.
Méthode 3 : passer par votre mairie
Le service urbanisme de votre commune peut vous fournir un plan de situation basé sur le cadastre communal, gratuitement. Le seul inconvénient : il faut se déplacer. Pour les projets simples en zone bien connue de l’instructeur, cette méthode fonctionne très bien et vous permet d’échanger directement sur votre dossier.
Tarifs si vous voulez le faire faire (et faut-il vraiment ?)
Si vous préférez déléguer la réalisation de votre plan de situation, plusieurs niveaux de prestation existent.
| Prestation | Tarif indicatif | Délai |
|---|---|---|
| Auto-réalisation (Géoportail / cadastre) | Gratuit | 5 min |
| Service en ligne spécialisé | À partir de 10 EUR | 24-48 h |
| Dessinateur professionnel (plan seul) | 50 à 150 EUR | 1-3 jours |
| Plan avec annotations PLU (zone protégée) | 150 à 350 EUR | 1-3 jours |
| Géomètre expert (terrain complexe) | 400 à 800 EUR | ~1 semaine |
Prix indicatifs constatés en province, 2026. Source : demande-de-permis.fr.
Pour la grande majorité des dossiers, cinq minutes sur Géoportail suffisent. Payer 150 EUR un dessinateur pour produire ce que vous pouvez faire gratuitement n’a aucun sens. Deux exceptions : un terrain en zone ABF (périmètre d’un Architecte des Bâtiments de France) où les annotations PLU sont exigées, ou un contentieux foncier où seul un géomètre expert apporte la précision juridique nécessaire. Dans tous les autres cas, gardez votre budget pour le plan de masse coté, qui demande davantage de compétences techniques.
FAQ – Vos questions fréquentes
Qu’est-ce qu’un plan de situation de terrain ?
Le plan de situation localise votre parcelle dans son environnement communal. Pièce obligatoire pour un permis de construire (PCMI 1) ou une déclaration préalable (DP1), il doit comporter la parcelle identifiée, l’échelle, la flèche Nord, la référence cadastrale et le nom de la voie. Les articles R.431-7 a) et R.431-36 a) du Code de l’urbanisme en fixent le cadre juridique.
Comment obtenir un plan de situation gratuit ?
Trois méthodes gratuites : Géoportail (geoportail.gouv.fr) pour un fond IGN avec cadastre superposé, cadastre.gouv.fr pour un extrait cadastral officiel, ou le service urbanisme de votre mairie. Comptez cinq minutes pour les outils en ligne, un déplacement pour la mairie. Géoportail reste la méthode la plus complète pour un dossier standard.
Quelle échelle utiliser pour un plan de situation ?
L’échelle dépend de la zone : 1/2 000 ou 1/5 000 en milieu urbain, 1/20 000 ou 1/25 000 en zone rurale. Le critère déterminant est la lisibilité : une personne qui ne connaît pas la commune doit pouvoir situer votre terrain en quelques secondes. Adaptez à votre contexte plutôt qu’à un standard figé.
Combien coûte un plan de situation si je le fais faire ?
Réalisé vous-même : gratuit. Service en ligne : à partir de 10 EUR. Dessinateur professionnel : 50 à 150 EUR pour un plan seul, 150 à 350 EUR avec annotations PLU en zone protégée. Géomètre expert pour terrain complexe ou contentieux : 400 à 800 EUR (prix constatés 2026). L’auto-réalisation suffit pour la grande majorité des projets.
Quelle différence entre plan de situation et plan de masse ?
Le plan de situation localise votre terrain dans la commune à échelle large (1/2 000 à 1/25 000). Le plan de masse détaille votre projet sur la parcelle à échelle fine (1/100 à 1/500) avec cotes, réseaux et constructions. Les deux pièces sont obligatoires pour un permis de construire. Le guide du plan de masse coté (PCMI 2) détaille la seconde pièce quand vous y serez.
Ce qu’il faut retenir
- Le plan de situation (PCMI 1 / DP1) se prépare gratuitement sur Géoportail ou cadastre.gouv.fr en cinq minutes.
- Les cinq éléments à ne pas oublier : parcelle identifiée, référence cadastrale, échelle graphique, flèche Nord, nom de la voie.
- L’auto-réalisation suffit pour un dossier standard. Les prestations payantes se justifient uniquement en zone protégée ou en cas de terrain complexe.
Comme disait mon ancien patron de chantier : un bon dossier d’urbanisme, c’est celui qui ne revient pas. Cinq minutes de soin sur votre plan de situation, c’est quatre semaines de gagnées. Le guide complet des 8 PCMI vous accompagne pour la suite du dossier, et quand vous y serez, pensez aussi à préparer votre plan de masse coté (PCMI 2).
